Задвижки для трубопроводов
Задвижка стальная клиновая фланцевая 30с41нж Ду200 со склада в Ростове-на-Дону. Применяется как запорное устройство на трубопроводах для холодной и горячей воды, жидких и газообразных нефтепродуктов, различных нейтральных сред при давлениях до 1,6 МПа.
Задвижки для трубопроводов
Купить промышленные задвижки в Ростове-на-Дону
Задвижки для перекрытия потока движения в трубопроводе водо- и газоснабжения в жилищно-коммунальном хозяйстве можно найти в каталоге интернет-магазина «Серник». Для каждого клиента подбирается индивидуальный набор продукции решающий его задачу по прокладке трубопровода максимально эффективно. Купить задвижку чугунную фланцевую ДУ50, ДУ65, ДУ80, ДУ100, ДУ125, ДУ150, ДУ200, ДУ300 по выгодной цене в городах: Ростов-на-Дону, Таганрог, Шахты, Волгодонск, Новочеркасск, Батайск, Новошахтинск, Каменск-Шахтинский, Азов, а также с доставкой по России можно оставив заказ на сайте, написав на почту mng7@sernikru.com или позвонив по телефону +7 (863) 303-42-77.

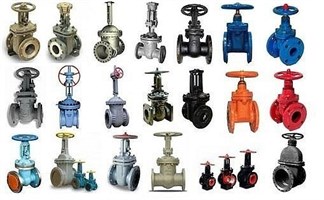

В каталоге представлены задвижки чугунные фланцевые. Затвор в таких системах выполнен в форме диска или клинка движущегося вдоль уплотнительных поверхностей седла корпуса перпендикулярно оси движения потока среды.
По проходимости задвижки делятся на 2 типа.
- Полнопроходные – диаметр в месте закрытия/открытия равен диаметру трубопровода.
- Суженные - диаметр в месте закрытия/открытия меньше диаметра трубопровода, коэффициент гидравлического сопротивления у таких затворов выше.
Задвижки широко используются для пропуска сплошного потока среды. Запирающий элемент обеспечивает минимальный перепад давления, однако их не рекомендуется применять для регулирования потоков в трубопроводе большого диаметра.
Клиновые задвижки
Диск клиновой задвижки состоит из двух дисковых поверхностей закрепленных шпинделем, расположенные по отношению к оси движения потока под небольшим углом, образуя клиновую форму. При закрытии клиновой задвижки тарелки (диски) примыкают и за счет наличия в поверхности углубления в форме клина. Затвор плотно прижимаются к нему за счет усилия расклинивания создаваемого движением шпинделя.
Клиновые задвижки со сплошным клином
Задвижки такого типа оснащены цельным клином. Преимущества резьбы на шпинделе, действующей с учетом угла клина, обеспечивает соответствующее распределение усилий, включающих давление среды, без необходимости положения дополнительных усилий на маховике. Уплотнительные поверхности выполнены из металла, направляются твердыми наплавками с фторопластиковыми кольцами запрессованными в клин или полностью защищены покрытием из фторопласта.
Ряд конструкций имеет уплотнительные поверхности из упругого материала, благодаря чему достигается плотное перекрытие потока малым крутящим моментом. Такое уплотнение используется для управления коррозионными или чистыми средами. Конструкция обеспечивает герметичность во входном и выходном патрубках. В центральной камере располагается патрубок для дренажа, об утечке можно судить по течи из него.
Для трубопроводов водоснабжения используют чугунные задвижки с цельным клином покрытым эластомерным материалом. Уплотнение корпуса задвижки достигается с помощью литейных форм.
Задвижки с упругим клином
Для исключения вероятности прикипания в средах с высоким температурным режимом и достижения герметичности разработали упругий диск состоящий из двух половин соединенных между собой валом в центре. За счет такой конструкции половинки клина могут менять свое положение на несколько градусов относительно друг друга. Упругий клин делает задвижку герметичной с двух сторон в широком диапазоне давлений и температур. К вариантам развивающим идею упругого клина можно отнести двухдисковые и шиберные задвижки.
Двухдисковые задвижки
Запирающий элемент выполнен в виде двух дисков (тарелок), которые прижимаются к параллельным седлам посредством клина принудительно раздвигающего диски, благодаря чему достигается герметичность уплотнения на входе и выходе, вне зависимости от влияния перепада рабочей среды.
Применяются двухдисковые задвижки в водяных нефтяных и газовых магистральных трубопроводах.
Шиберные задвижки с толстостенным шибером
В ряде модификаций шиберных задвижек запирающий элемент (шибер) выполнен в форме плиты с параллельными уплотнительными поверхностями. Задвижка характеризуется формой корпуса, имеющего высоту над патрубками больше традиционного, для размещения удвоенной высоты шибера.
Простота, полнопроходность, неразрывность потока рабочей среды, возможность регулирования потока позволяет использовать эти задвижки для решения широкого круга задач.
Шиберные ножевые задвижки
Запирающий элемент шиберной задвижки напоминает ножи. Данную конструкцию затвора рекомендуют использовать дна вязких, порошкообразных и других подобных средах. Ножевые задвижки изготавливают с уплотнениями метал по металлу, они полностью герметичны в обоих направлениях.
Существуют шиберные задвижки с корпусами прямоугольной и цилиндрической формы. Чаще всего применяются для управления большими объемами чистой воды и/или сточных вод, иногда для газоходов особо крупных размеров.
Параллельные задвижки
У параллельной задвижки тарелок и седла располагаются параллельно друг другу, перпендикулярно оси движения потока. Клиновый распор обеспечивает плотное примыкание.
В зависимости от конструкции винтовой пары можно встретить:
- чугунные задвижки с выдвижным шпинделем или штоком – резьба находится снаружи.
- задвижки с не выдвижным шпинделем – резьба находится внутри.
В каталоге представлены модели с разными маркировками, с выдвижным шпинделем или штоком, и с не выдвижным шпинделем. Купить чугунные задвижки можно оформив заказ в интернет-магазине «Серник».
Чугунные задвижки
Длительный срок службы отличает чугунные задвижки от затворов выполненных из других материалов. Благодаря удобному монтажу, фланцевому соединению с трубопроводом, затворы из чугуна выбирают чаще для установки в сфере ЖКХ.
Прочность корпуса чугунной задвижки обеспечивается благодаря технологии производства. Литые корпуса оптимальны для решения распространенных промышленных задач, так как выдерживают давление до 1,6 МПа. При этом самым главным недостатком таких затворов является их вес. Цена чугунной задвижки зависит от конструкционного исполнения и диаметра изделия.
Задвижки стальные купить в Ростов-на-Дону
Наиболее популярные на рынке – стальные задвижки. Их выбирают за прочность и легкость. Такие задвижки устойчивы к воздействию высокотемпературных режимов, корпус пластичнее и крепче, нежели у чугунных затворов. Могут использоваться в агрессивных средах при температурном режиме до -40С0.
Из недостатков можно отметить невозможность использования в магистралях с рабочей средой в которой вещество выступает кристаллизирующимися включениями, а также низкую скорость работы затвора.
Каждая модель задвижки, купить которую вы планируете для своего объекта, имеет свою рабочую среду, удовлетворяющую нормам эксплуатации и ГОСТам. Детальные описания по эксплуатации указаны в карточках товара.
